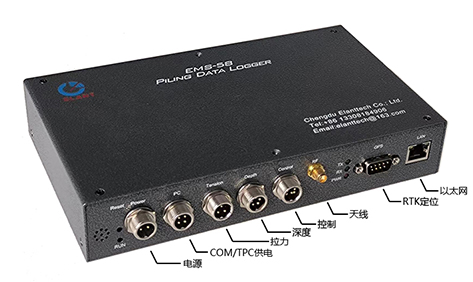

EMS系列主机，接口以航插头为主。

接口说明如下(按照从左到右):

1、9孔蜂鸣器喇叭口

2、上端为Reset复位孔，下端为RUN指示灯

3、Power：2芯，电源接口。电压范围9-36VDC

4、PC: 4芯，专用复合线，至工业平板供电口

5、Tension：3芯，拉力传感器接口

6、Depth：5芯，深度传感器接口

7、Control：6芯，控制接口

8、RF：外置吸盘天线接口

9、TX/RX/PWR：无线通讯指示灯

10、GPS：RTK定位器接口

11、LAN：网线接口

主要功能：对振冲器、砂桩机、振动锤、SMW等工法的桩工机械施工过程中的深度、电流、填料量、水压、气压、工作状态（凿孔/密实）等参数进行记录、控制、数据分析，打印，对整个施工过程清晰的完整的记录、配套相应的数据分析软件，形成曲线、桩形图。对施工过程监控和无线集中控制。还可通过无线与我公司生产的“EM-III型桩机施工无线监控仪”联网进行操作。该系统通过简单几步，即可融入现场工作设备，实现对现场工作设备的监控和控制操作。

系统右侧接口:

1、USB接口：数据存储 / 读取接口。通过此接口，可将数据转存至个人计算机，通过软件统计，分析，打印等

2、RS485接口：外接GPRS无线数据传输模块，实现异地远程实时监控。也可无线连接上位机，同时监控多台电脑。

3、COM/Print口：在线编程 / 连接打印机。在线编程时，需要使用编程线连接；连接打印机时，支持连接所有的串口ESC打印机

4、顶部为传感器接口：链接各种传感器，其中深度可以链接包括无线在内4种类型的传感器、电流可以链接有线和无线的传感器、填料量可以根据现场情况设置链接包括无线在内的3种传感器，方便的和装载机无线称重系统链接，水压和气压采用比较方便的二线制传感器，系统处于无线功能时，可以通过无线链接多到16个传感器。方便了系统的灵活配置。客服了桩工机械现场因电缆较多二故障多发的现象。同一频率多达32套设备同时工作，因此同一工地允许多个频率、多个信道的记录仪同时工作，互不干扰。

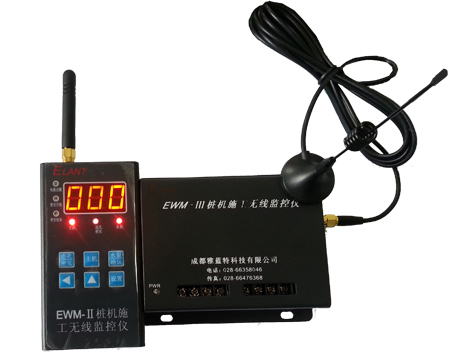

EWM-III桩机施工无线监控仪：该仪器有凿孔和密实2个工作状态及对主机（振冲器或其他桩机）和冷却水泵进行控制，对施工过程的关键参数，密实电流进行无线监控，同时设置过载报警提示机手在过载情况下调整操作，保护了振冲器电机，密实状态下，保证了施工质量。为振冲施工专门设计，可无线实现主机开机 / 关机，水泵开机 / 关机，并且只需简单的切换，即可对造孔和密实的过程进行监控，加强对电机的保护，同时能保证施工质量，提高工作效率。无线通信采用加密通信及数据分组技术，抗干扰能力强。该仪器可以作为振冲记录仪的从机进行工作，向记录仪提供工作状态及施工电流。

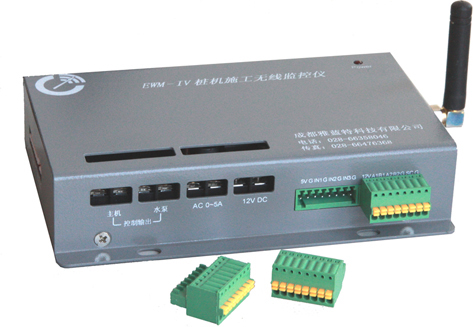

EWM-IV桩机施工无线监控仪：完全兼容上一代产品的全部功能。本产品额外提供更多的输入输出接口。
